調速系列

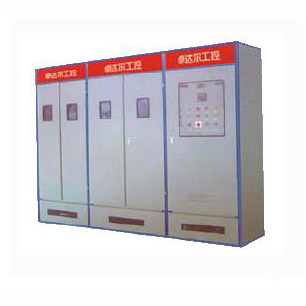

TGD系列高低壓繞線電機水電阻調速器
 概述 | |
本產品是為改善大中型繞線式交流異步電動機的起動性能而研制成功的新型起動器，克服了頻敏和金屬電阻起動器沖擊電流大、難起動等問題，適用于建材、冶金等行業的球磨機、風機、軋機、破碎機和水泵等10000KW以下繞線式電動機輕重載的起動。

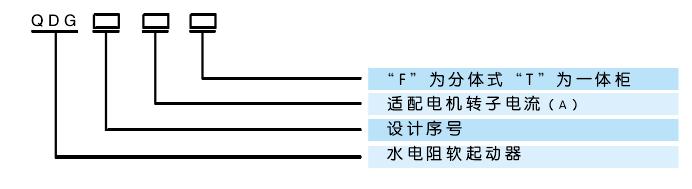

| 型號說明 | |
| 原理說明 | |
通過機械傳動裝置使導電液體中兩平行極板的相對距離逐漸減小直至為零，使串入電機轉子回路中的電阻值無小，從而實現繞線式大中型電動機的重載平滑起動。
| 技術特點 | |
1.起動電流小且恒定，對電網無沖擊，起動電流小于額定電流的1.3倍;
2.起動平滑，減少對機械設備的沖擊，可延長機械設備及電機壽命;
3.可連續起動5-10次;
4.低電壓仍可起動，只要電網電壓能保證電機正常運行，就能保證順利起動;
5.結構簡單，免維護。

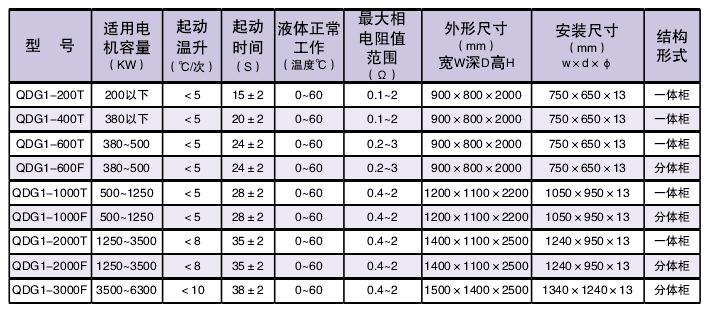

| 主要技術參數 | |
| 備注 | |
1. QDG1-400T以及以下產品根據用戶要求可帶一次回路;
2.可選用PLC控制;
3.可選用不同短接接觸器。
| 使用條件 | |
1.環境溫度上限不超過
2.相對濕度不超過85%；海拔高度不超過
3.應放置室內無劇烈振動及沖擊且垂直斜度不超過5°，沒有火災爆炸危險的場合；
4.不允許有導電塵埃及腐蝕氣體；三相四線380/220V、

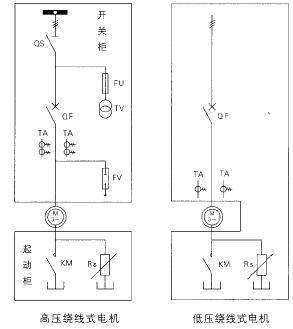

| 一次方案圖 | |
